水冷螺桿式冷水機組維修保養維護攻略
水冷螺桿式冷水機組也是冷水機組的一種，由于它的主要構成部件使用了螺桿式壓縮機，所以名稱可稱謂水冷螺桿式冷水機組。主要由半封閉雙螺桿壓縮機、殼管式冷凝器及滿液式蒸發器、油分離器、節流機構、電氣控制系統等組合而成。
(1)蒸發器：在機組運行過程中，蒸發器一直維持較低的溫度和壓力，以便蒸發的制冷劑氣體帶走流過其內部冷凍水的熱量。
(2)冷凝器：在機組運行過程中，冷凝器一直維持較高的溫度和壓力，以便流過冷凝器的冷卻水帶走制冷劑中的熱量。
(3)螺桿壓縮機：不斷將蒸發器中蒸發的制冷劑氣體送至冷凝器中，維持系統的高低壓差。
(4)油分離器：將隨制冷劑氣體排出的冷凍油分離出來直接送回壓縮機，保證壓縮機安全可靠運行。
(5)電控系統：采用PLC或單片機控制系統，可自動調節機組輸出制冷量達到用戶實際需求；可控制使用側、熱源測水泵及冷卻塔風機；顯示以下參數：冷凍水進出水溫度、冷卻水進出水溫度、蒸發、冷凝壓力等系統參數；可進行當前故障及歷史故障記錄查詢。

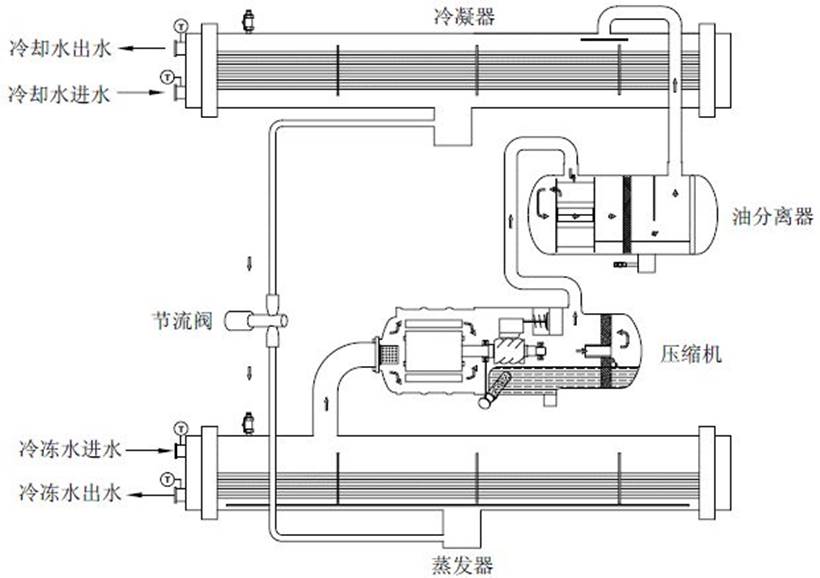

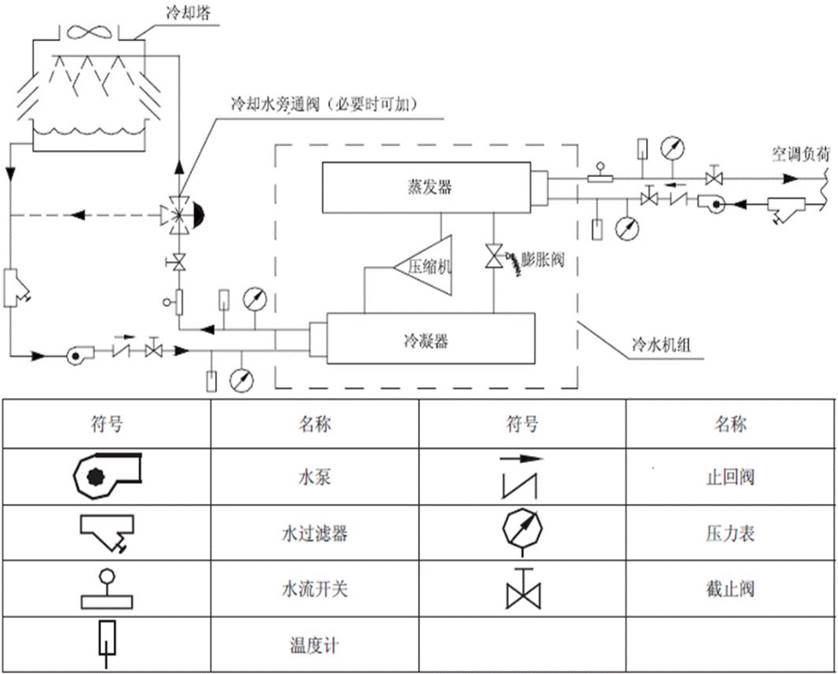

蒸汽壓縮式制冷循環包括壓縮、冷凝、節流、蒸發等四個必不可少的過程。其原理分述如下：
壓縮過程：水冷螺桿式冷水機組蒸發器中的制冷劑蒸汽被螺桿壓縮機吸入后，電機通過壓縮機轉子對其施加能量，使制冷劑蒸汽的壓力提高并進入冷凝器；與此同時，制冷劑蒸汽的溫度在壓縮終了時也相應提高。
冷凝過程：由壓縮機來的高壓、高溫制冷劑蒸汽，在冷凝器中通過管內的冷卻水放出熱量，溫度有所下降，同時在飽和壓力（冷凝溫度所對應的冷凝壓力）下，冷凝成為液體。這時，冷卻水因從制冷劑蒸汽中攝取了熱量，其溫度要有所升高。冷卻水的溫度與冷凝溫度（冷凝壓力）直接有關。
節流過程：由冷凝器底部來的高溫、高壓制冷劑液體，流經節流裝置時，發生減壓膨脹，壓力、溫度都降低，變?yōu)榈蛪�、低溫液體進入蒸發器中。
蒸發過程：低壓、低溫制冷劑液體在蒸發器內從載冷劑（如冷水）中攝取熱量后蒸發為氣體，同時使載冷劑的溫度降低，從而實現人工制冷，蒸發器內的制冷劑蒸汽又被壓縮機吸入進行壓縮，重復上述壓縮、冷凝、節流、蒸發過程。如此周而復始，達到連續制冷的目的。

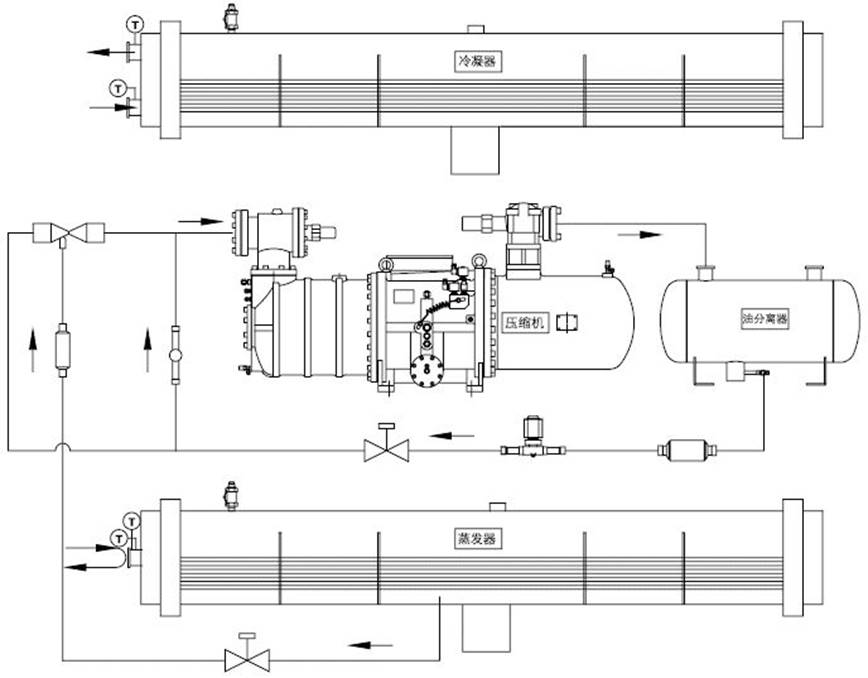

油路循環系統：在壓縮機內部，冷凍油依靠系統的高低壓差，再通過內設油路，分別對軸承和轉子提供潤滑和冷卻。
壓縮機連續排氣過程中，冷凍油會隨著制冷劑氣體一起排出壓縮機，如果排出的冷凍油無法重新回到壓縮機，將可能導致壓縮機失油，嚴重時會損壞壓縮機�；赜拖到y(tǒng)，保證隨制冷劑氣體排出的冷凍油順利回到壓縮機，確保機組安全可靠運行。
回油系統主要分為兩個部分：
油分回油：在壓縮機排氣和冷凝器之間安裝了高效油分離器，隨著制冷劑氣體排出的冷凍油，絕大部分會被油分離器攔截并通過吸氣口直接送回壓縮機。
高壓引射回油：小部分冷凍油進入冷凝器后，最終會在蒸發器中聚集，依靠高壓液體作為動力，可以將聚集在蒸發器中的冷凍油直接帶回壓縮機。
水冷螺桿式冷水機組控制系統介紹：
控制系統采用微電腦控制，控制柜面板上裝有電源、運行、故障指示燈，可方便直觀地了解當前機組的工作狀況。此外，控制柜面板上裝有急停開關，當機組發生緊急故障需馬上停機時，可按下急停開關，確保機組安全。
由于壓縮機是機組的重要部件，因此針對壓縮機的保護有：
① 電源缺相、逆相保護；
② 熱過載保護；
③ 電流過流保護；
④ 壓縮機排氣溫度保護；
⑤ 壓縮機內部過載保護；
⑥ 高低壓差保護。
電氣接線施工
確認主電源的電壓波動是在銘牌標稱值的±10％范圍之內，且電壓的不平衡在±2％以內，如果超過這個范圍，請將機組保持關機狀態，并立即聯系當?shù)仉娏Σ块T。
相電壓不平衡的計算公式為：電壓不平衡率%=與平均電壓的最大偏差/平均電壓×100%。
機外電源線及斷路器選擇參考：
|
電源相線線徑 (mm2) |
35 |
50 |
95 |
95 |
120 |
150 |
185 |
|
電源接地線線徑 (mm2) |
16 |
25 |
50 |
50 |
70 |
70 |
95 |
|
斷路器額定容量 (A) |
125 |
160 |
200 |
250 |
320 |
320 |
400 |
|
電源相線線徑 (mm2) |
240 |
300 |
120×2 |
150×2 |
185×2 |
240×2 |
|
|
電源接地線線徑 (mm2) |
120 |
150 |
120 |
150 |
185 |
240 |
|
|
斷路器額定容量 (A) |
400 |
500 |
630 |
630 |
800 |
800 |
|
水冷螺桿式冷水機組一般使用時間為3000h/年左右（根據我國氣候地理條件)。為了確保機組長期安全可靠地正常運轉，以及長期使用的運轉壽命能夠延長，減少運行費用，對機組經常性的科學維護和保養工作，是非常重要。 ,
水冷螺桿式冷水機組運行和檢修過程中的日常維護、保養，稱為預防性保養和維護�？蛻粲胸�(zé)任根據機組運行的實際情況，有針對性的制定機組的年、月定期維護、保養的計劃規程，并進行機組的日常維護和定期維護。
除垢：長期運行后，機組殼管式換熱器水側傳熱表面會沉積氧化鈣或其他礦物質，這些礦物質在傳熱表面結垢較多時，會影響傳熱性能而導致電能消耗增加、排氣壓力升高�？刹捎眉姿帷幟仕�、醋酸等有機酸清洗。
冬季關機：當冬季關機時，應清洗機組內外表面，并吹干；必須打開放水閥，放凈殼管換熱器內的存水，以防發生凍結事故。
春季開機：在較長時間停機后，要啟動機組時，應做如下準備工作：
(1)徹底檢查和清理機組。
(2)清潔水管路系統。
(3)檢查水泵。
(4)擰緊所有線路接頭。
(5)按要求對機組壓縮機進行預熱。
系統防凍：如果殼管式換熱器的流道發生嚴重結冰情況，可能造成殼管式換熱器破裂和泄漏，因此對機組防凍要特別予以重視，以下三點請用戶特別注意：
(1)在較低環境溫度下停機備用時，若機組放在室外溫度低于0℃的環境中必須將蒸發器和冷凝器中的水排盡。放水的具體操作步驟見整機上的放水標識。
(2)運行時，如果冷凍水水流開關失效時將可能導致水管出現凍結，因此水流開關必須與機組進行聯鎖。
(3)維護時，在給機組充注制冷劑或為了維修而放掉制冷劑時，有可能導致蒸發器內水結冰。一定要使蒸發器中的水保持流動或?qū)⑺畯氐追鸥蓛簟?/SPAN>
警告：
水冷螺桿式冷水機組使用介質為水，在冬季氣溫有低于零度的地區使用時必須做好如下方面的工作：機組必須在水系統中添加防凍液（乙二醇），請按要求添加比例。停機后不可切斷電源，否則自動防凍運行保護將失去作用。
故障分析及排除方法：
|
故障 |
可能原因 |
檢測及排除方法 |
|
排氣壓力過高 |
系統中有空氣或有其它不凝氣體 |
從注氟嘴排除氣體，必要時重新抽真空。 |
|
冷卻塔風機故障 |
檢修冷卻塔風機，恢復運轉。 |
|
吸氣壓力過高 |
見“吸氣壓力過高” |
|
環境溫度過高 |
|
|
冷卻水水流量過小 |
檢查冷卻水系統，調大水流量。 |
|
壓縮機油位過低 |
檢查視油鏡液位并加注冷凍油 |
|
排氣壓力過低 |
吸氣壓力過低 |
見“吸氣壓力過低” |
|
制冷劑泄漏或充注不夠 |
檢漏并充氟 |
|
冷卻水水溫過低 |
檢查冷卻塔容量是否太大或環境溫度是否太低。 |
|
吸氣壓力過高 |
排氣壓力過高 |
見“排氣壓力過高” |
|
制冷劑充注過量 |
放掉部分制冷劑 |
|
液態制冷劑從蒸發器流入壓縮機 |
|
|
冷凍水進水溫度高于允許最高值 |
檢查和調整膨脹閥，確保膨脹閥感溫包與吸氣管緊密接觸并與外界完全隔熱。 |
|
吸氣壓力過低 |
干燥過濾器堵塞 |
更換干燥過濾器濾芯 |
|
膨脹閥未調節好或出故障 |
調節到合適的過熱溫度，或檢查膨脹閥感溫包是否有泄漏。 |
|
系統制冷劑不足 |
檢漏并充氟 |
|
冷凍水進水溫度明顯低于規定溫度值 |
|
|
冷凍水流量不夠 |
檢查蒸發器進出水管路壓力是否太低，調節冷凍水流量。 |
|
壓縮機因高壓保 護停機 |
冷卻水水溫過高 |
|
|
冷卻塔風機故障 |
檢修冷卻塔風機 |
|
高壓停機設定值不正確 |
檢查高壓開關 |
|
壓縮機因電機過 載停機 |
電壓過高或過低 |
檢查電壓不得超出或低于額定電壓 ±10%。 |
|
排氣壓力過高 |
見“排氣壓力過高” |
|
冷卻水溫度過高 |
檢查冷卻塔是否容量太小 |
|
過載元件故障 |
檢查壓縮機電流，和壓縮機上規定的滿負 荷電流進行比較。 |
|
電機或接線端子短路 |
檢查電機和端子對應電阻 |
|
壓縮機因內置溫 度保護開關動作 停機 |
電壓過高或過低 |
檢查電壓，不得超出上述規定范圍。 |
|
排氣壓力過高 |
見“排氣壓力過高” |
|
冷凍水進水溫度過高 |
|
|
壓縮機內置溫度保護開關故障 |
更換元件 |
|
系統制冷劑不足 |
檢查是否漏氟 |
|
壓縮機因低壓保護停機 |
干燥過濾器堵塞 |
更換干燥過濾器濾芯 |
|
膨脹閥故障 |
調整或更換膨脹閥 |
|
低壓停機設定值不正確 |
檢查低壓開關 |
|
制冷劑不足 |
充注制冷劑 |
|
壓縮機噪音大 |
壓縮機冷凍油不足 |
檢查視油鏡液位并加注冷凍油 |
|
壓縮機不能啟動 |
過流繼電器跳開，保險燒壞。 |
更換損壞元件 |
|
控制電路沒有接通 |
檢查控制系統接線 |
|
無電流 |
檢查供電 |
|
高壓保護或低壓保護 |
見前面吸、排氣壓力故障部分。 |
|
接觸器線圈燒壞 |
更換損壞元件 |
|
電源相序連接錯誤 |
重新連接，調整其中兩條接線。 |
|
水系統故障，水流開關斷路。 |
檢查水系統 |
|
操作顯式器有報警信號 |
查看報警類別，采取相應措施。 |
|
開停機時間設定有誤 |
檢查并重新設定 |
|
溫度傳感器檢測溫度超過設定值 |
檢查并重新設定 |
|
