風冷箱型冷水機組適宜安裝在防雨棚內或與外界環境有良好通風條件的室內，風冷箱型冷水機組在排風方向空間不得低于2.0m，使箱式冷水機在制冷工作中由冷卻風扇排出的熱風散發到外界環境中。
在箱式冷水機側面冷凝器進風方向應有1.5—2米空間,保證冷水機正常工作環境。水冷箱式冷水機要求安置在不低于20cm 的水平堅實的混凝土基礎上，對于10HP以上機組加裝減震裝置，用地腳螺栓緊固；機組周圍應留一定的工作空間，以方便操作、檢查和維護。
 風冷箱式冷水機  水冷箱式冷水機
箱式冷水機要求安裝環境溫度-5℃～43℃，相對濕度不大于80%。

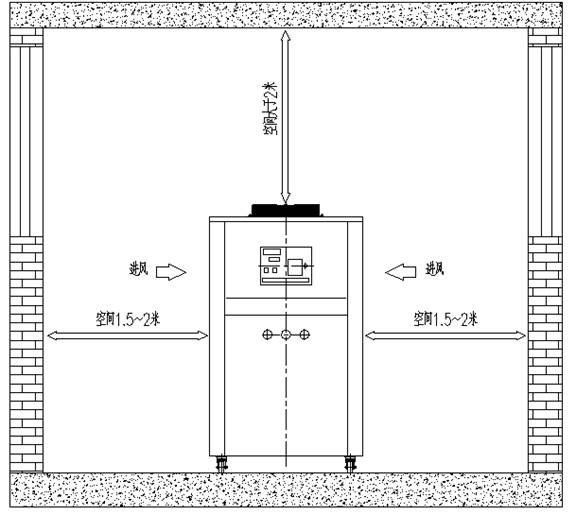

 風冷箱型冷水機組安裝
空間要求

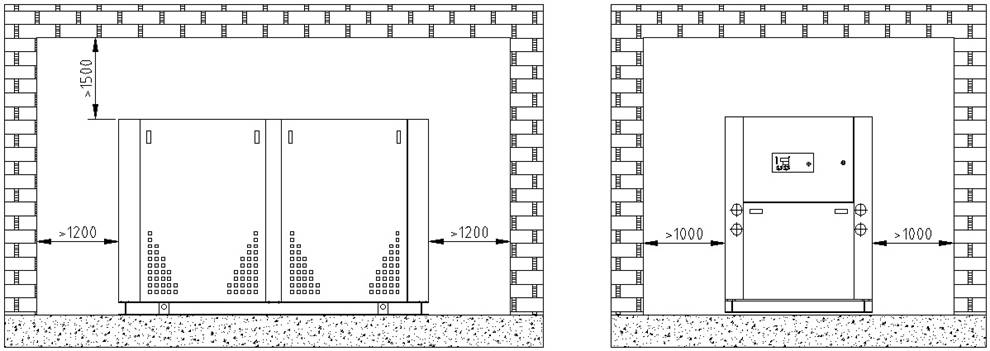

水冷箱式冷水機空間安裝要求
4-2導風道

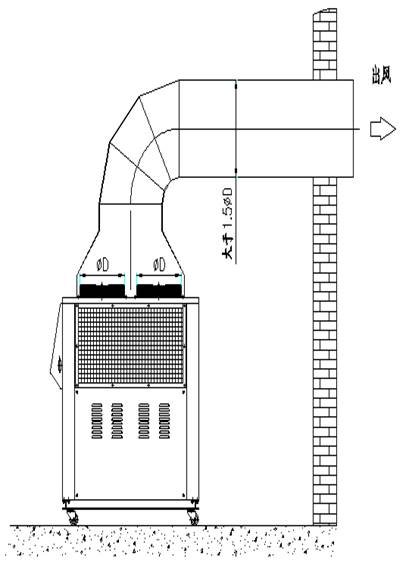

如果風冷箱型冷水機組安裝于室內機房，對于通風條件不好機房，應加導風道，將風冷箱型冷水機組排出的熱風引出室外，下圖僅作參考：
請務必注意風冷型箱式冷水機組自帶的軸流風機靜壓幾乎為0Pa，如果送風管路長度大于1米的情況下，要求在導風管上增加引風機，否則會引起排風不暢導致風冷箱型冷水機組不能正常工作！
4-3 水管路系統安裝
|
我司標準風冷箱型冷水機組和水冷箱式冷水機共有三種配置，含內置水箱含內置水泵、含內置水泵不含水箱和不含內置水泵不含內置水箱供用戶選擇訂購，不同結構種類的機組其常用的水系統管路設計。
| |
